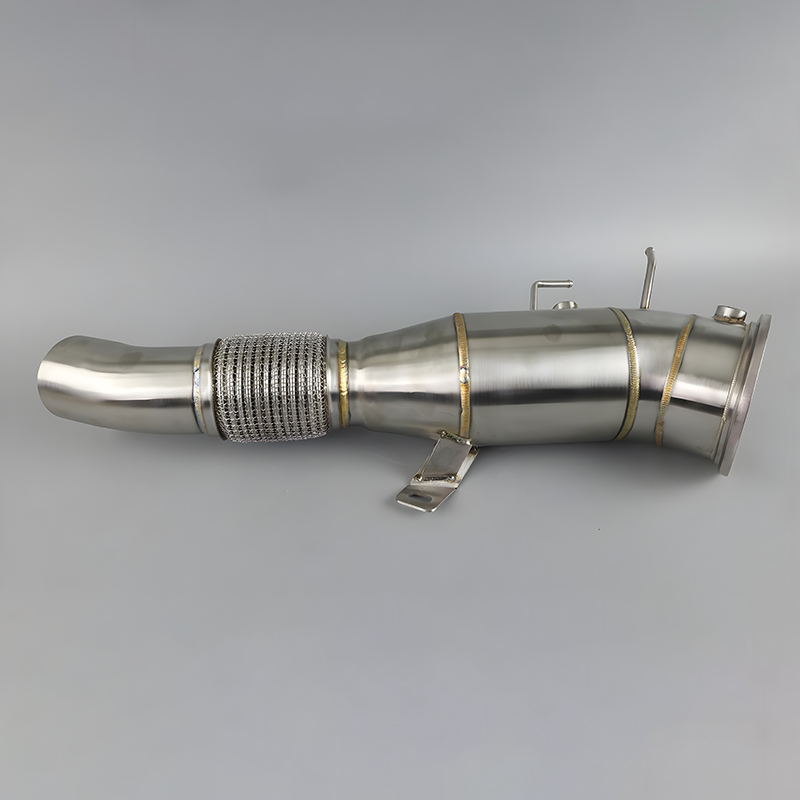

Haben Sie genug von den generischen, leicht manipulierten B58-Downpipes auf dem Markt? Wir wissen, dass Präzision die Seele der Leistungssteigerung ist! Heute enthüllen wir den strengen Prozess der Entwicklung von Downpipes für die BMW B58 GEN3 Motor, und bringen Sie im großen Stil eine vollständige Produktpalette mit Rohrdurchmessern von 4,5 Zoll, 5 Zoll und 5,8 Zoll auf den Markt, um den unterschiedlichen Anforderungen gerecht zu werden, von fortgeschrittenen Straßenfahrzeugen bis hin zu extremen Rennstreckenfahrzeugen!

Warum ist „Präzisionsentwicklung“ so wichtig?

Der Motorraum des B58 ist kompakt, die originale Chassisstruktur komplex, die Abgasführung und die Abstände zu den umliegenden Komponenten (Turbine, Hitzeschild, Chassisquerträger, Antriebswelle, Karosserie) äußerst präzise. Schon ein kleiner Fehler kann zu Einbauschwierigkeiten und anormalen Resonanzen oder sogar zu Bauteilschäden und sogar Sicherheitsproblemen führen. Universelles Design oder einfaches Kopieren funktionieren hier nicht!

1. Präziser Ausgangspunkt: 3D-Scan der Original-Fahrgestelldaten

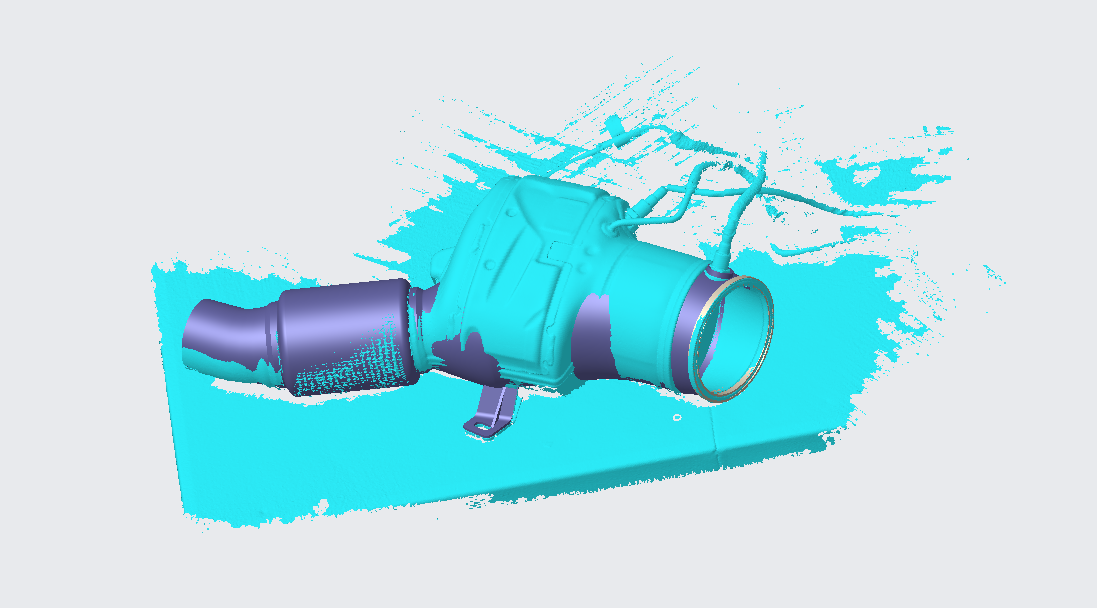

Zu Beginn der Entwicklung wurde mit einem hochpräzisen 3D-Scanner ein maßstabsgetreuer Scan des Originalfahrgestells und der Abgasanlage des mit dem B58 GEN3-Motor ausgestatteten Zielmodells durchgeführt.

Durch die Erfassung millimetergenauer räumlicher Daten können Position, Winkel, Rohrleitungsrichtung und räumliche Beziehung aller potenziellen Störpunkte des Turbinenauslasses präzise wiederhergestellt werden. Dies ist der Grundstein für alle nachfolgenden Arbeiten und stellt sicher, dass sich der entwickelte Kopfteil perfekt in die komplexe geometrische Umgebung des Originalfahrzeugs integrieren lässt.

2. Digitale Modellierung und optimiertes Design

Basierend auf präzisen Scandaten erstellen unsere Ingenieure 3D-Modelle in professioneller CAD-Software.

Wichtige Designüberlegungen:

• Perfekte Passform: Oberstes Ziel ist es, dass das neue Kopfteil wie das Original an Ort und Stelle montiert werden kann und dabei einen sicheren Abstand zu allen umliegenden Bauteilen einhält.
• Luftstromdynamik: Sorgfältig konstruierter Rohrinnendurchmesser (drei Optionen verfügbar: 4,5" / 5" / 5,8"!), Biegewinkel und Krümmung zur Optimierung der Abgasstromeffizienz und Reduzierung von Turbulenzen und Gegendruck.
• Material und Verfahren: Der ausgewählte Edelstahl 304 gewährleistet eine hervorragende Hochtemperaturbeständigkeit und Korrosionsbeständigkeit.
• Sensorintegration: Reservieren Sie die ursprüngliche Position des Sauerstoffsensors genau, um genaue Signale ohne Fehlercodes sicherzustellen.

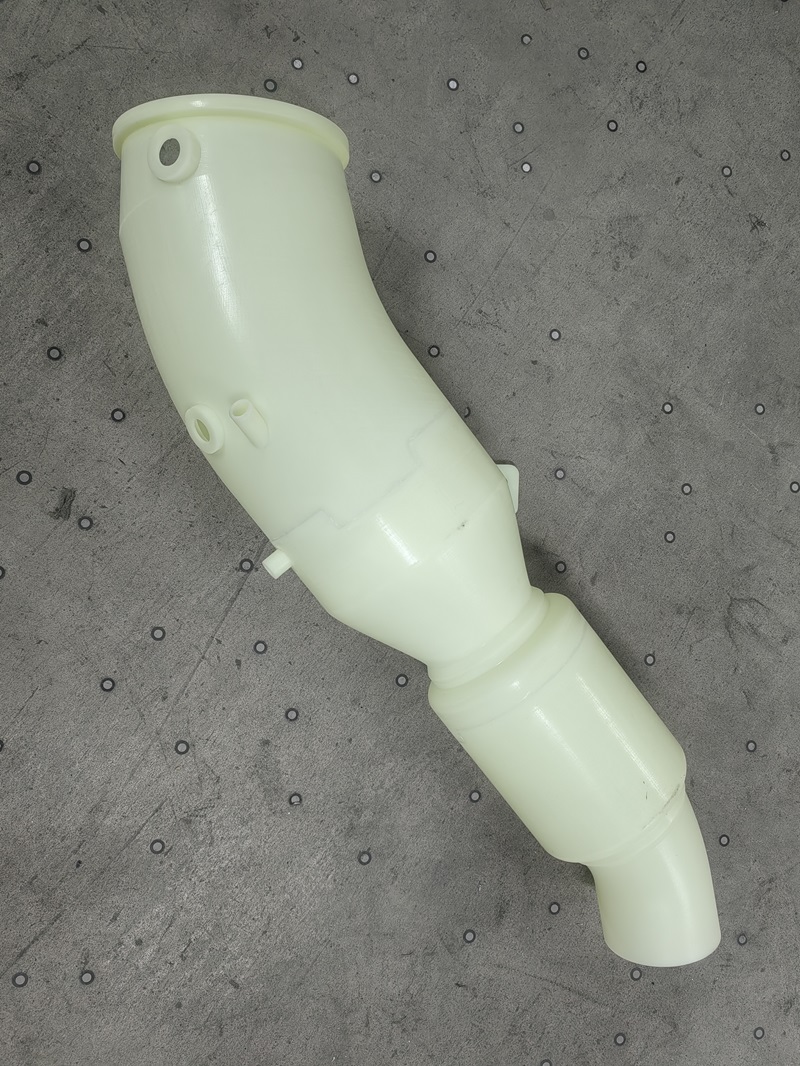

3. Konstruktionszeichnungen sind nur der erste Schritt! Wir drucken Schlüsselteile (insbesondere die komplexe Schnittstelle des Turbinenauslassflansches und den Übergangsbereich des Kniestücks) im 3D-Druckverfahren, um ein 1:1-Modell zu erstellen.

Dieses Modell wird zur Überprüfung vor der Installation am tatsächlichen Fahrzeug angebracht. Die Ingenieure prüfen sorgfältig:

• Fitness mit dem Turbinenauslass
• Ob genügend Freiraum zum Fahrgestell, zur Antriebswelle und zu Karosserieteilen besteht (insbesondere unter Berücksichtigung der dynamischen Verschiebung des Fahrzeugs während der Fahrt)
• Ob der Einbauwinkel und die Position der Bolzenlöcher genau ausgerichtet sind

4. Präzisionsvorrichtungen – Garantie für Konsistenz in der Massenproduktion

Nach der Verifizierung des 3D-Druckmodells und der Designoptimierung beginnen wir mit der Herstellung der Vorrichtungen. Erfahrene Schweißer verwenden Vorrichtungen, um jedes Produkt effizient und präzise zu schweißen und so sicherzustellen, dass jedes Produkt perfekt am GEN3-Fahrzeug installiert werden kann.

Bei Interesse an dieser neu entwickelten Downpipe können Sie mich gerne kontaktieren!
