Bei der zuverlässigen Öltemperaturregelung für leistungsstarke Fahrzeuge und schwere Maschinen ist die Wahl des richtigen Ölkühlerkerns entscheidend. Viele Käufer verwechseln Ölkühlerkerne mit Rippeneinsatz und Rohrgehäuse mit herkömmlichen Plattenkühlerkernen. Tatsächlich handelt es sich bei der Rippeneinsatzkonstruktion um eine leistungsstarke Weiterentwicklung, die für bessere Kühlung, höhere Druckbeständigkeit und einen stabileren Langzeitbetrieb sorgt.

In diesem Leitfaden erläutern wir seine einzigartige Struktur, seine wichtigsten Vorteile und seine idealen Anwendungsbereiche in einfachen Worten.

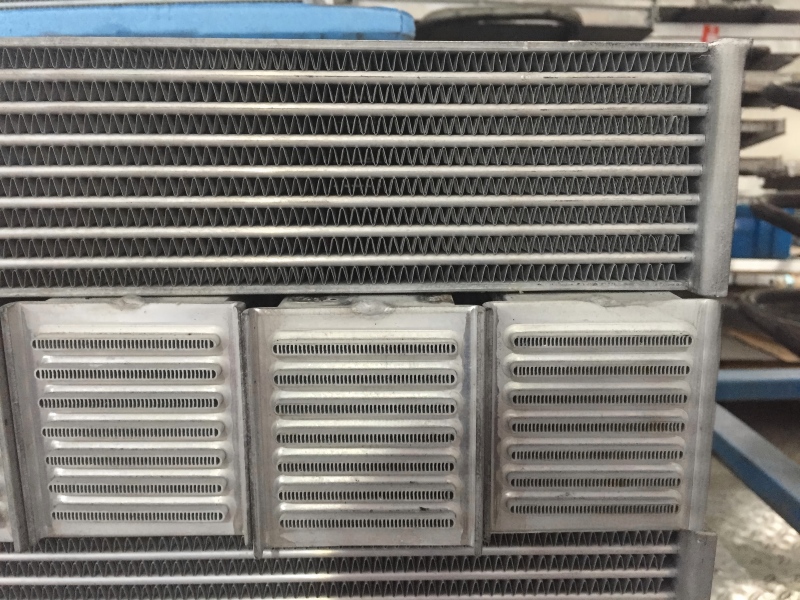

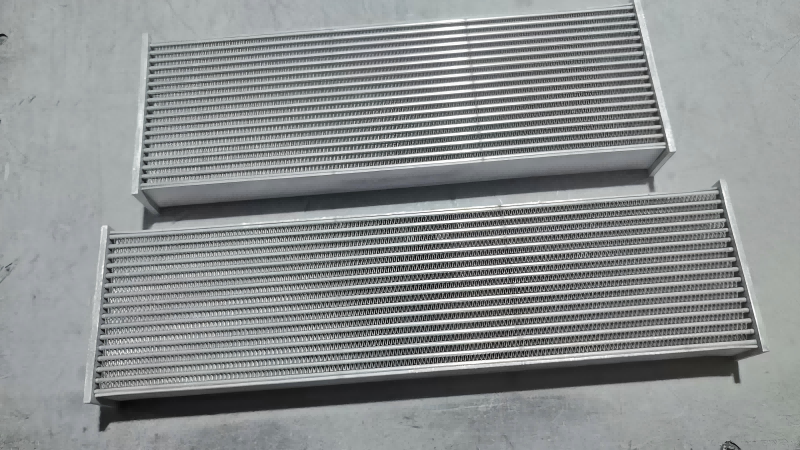

Was ist ein Ölkühlerkern mit Lamelleneinsatz?

Im Gegensatz zu Stabplattenkernen, die Trennplatten zur Bildung von Strömungskanälen verwenden, Ölkühler mit Lamelleneinsatz Es verfügt über eine vakuumgelötete Aluminiumrohr-Mantel-Konstruktion. Sein charakteristisches Merkmal: Jedes flache Ölrohr ist mit einer innenliegenden, lamellenförmigen Einsatzrippe vorbestückt. Diese innere Kühlrippe stört den Ölfluss, um laminare Strömungs-Totzonen zu vermeiden, während äußere Kühlrippen die Luftkühlung maximieren.

Die vollständige Struktur umfasst 5 Kernkomponenten:

Flaches Ölrohr: Glatter Ölkanal mit geringem Widerstand für eine stabile Flüssigkeitszirkulation

Lamelleneinsatz (Innenrohr): Kernverbesserung zur Steigerung der internen Wärmeübertragungseffizienz

Äußere Kühlrippe: Vergrößert die Luftkontaktfläche für eine schnelle Wärmeableitung nach außen

Seitliche Stützplatte: Erhöht die Gesamtsteifigkeit, Vibrationsdämpfung und Verformungsbeständigkeit.

Endplatte des Verteilerrohrs: Für individuelle Ölanschlussverschweißung zur flexiblen Montage vorgesehen.

Wichtigste Vorteile gegenüber herkömmlichen Kühlerkernen

1. Stärkere Wärmeableitung

Die integrierte Kühlrippe erzeugt eine starke Ölverwirbelung im Inneren des Rohrs. Dadurch kann das Öl die Wärme besser mit der Rohrwand austauschen, was die Temperaturen von Motor-, Getriebe- und Hydrauliköl bei hoher Last effektiv senkt.

2. Hervorragende Hochdruckbeständigkeit

Die einteilige, vakuumgelötete Aluminiumkonstruktion bietet hervorragende strukturelle Festigkeit. Sie widersteht Bersten und Ölaustritt auch unter dauerhaftem Hochdruck und ist damit deutlich langlebiger als herkömmliche Stangen- und Blechkerne für extreme Arbeitsbedingungen.

3. Stabiler Durchfluss, kein Leistungsverlust

Die optimierte Rohr- und Lamellenkonstruktion verbessert die Kühlung ohne übermäßigen Strömungswiderstand. Sie gewährleistet eine gleichmäßige Ölzirkulation und somit eine optimale Schmierung und stabile Leistungsabgabe für Fahrzeuge und Maschinen.

4. Hohe Anpassungs- und Vielseitigkeitsmöglichkeiten

Kerngröße, Rohrlagen und Rippendichte sind individuell anpassbar. Die Konstruktion mit freiliegendem Kern ermöglicht es dem Anwender, je nach Installationsbedarf passende Anschlüsse und Halterungen anzuschweißen und eignet sich somit für diverse Umbau- und Industrieanlagen.

Gängige Anwendungen

Der Ölkühlerkern mit Lamelleneinsatz findet breite Anwendung in Szenarien, die eine stabile Kühlung unter hoher Last erfordern:

Leistungsstarke Straßenfahrzeuge und Rennwagen

Gelände-ATV/UTV

Schwerlast-Baumaschinen

Industrielle Hydrauliksysteme und Getriebekühlsysteme.

Endgültiges Urteil

Der Ölkühlerkern mit Rippeneinsatz und Rohrgehäuse ist eine kostengünstige und leistungsstarke Aufrüstung für Wärmeableitungssysteme. Dank seiner einzigartigen internen Rippenstruktur, hohen Druckbeständigkeit und flexiblen Anpassungsmöglichkeiten löst er die Überhitzungsprobleme herkömmlicher Kühler und ist die ideale Wahl für Fahrzeugtuning, Rennsport und die Kühlung von Schwerindustrieanlagen.
